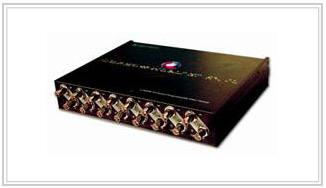

CM3508? 8通道動態信號調理模塊 |
|
產品名稱： 8通道動態信號調理模塊 |
|
產品描述： CM3508?系列全程控動態信號調理模塊,
主要用于動態信號測試系統的前級信號調理,可對壓電傳 感器, 如加速度計或音頻信號以及其他各種類型的動態信號進行調理.具有程控增益、濾波(低通濾波 或 抗混疊濾波) 、AC/DC耦合等功能,同時為帶有內置放大電路(ICP) 的傳感器提供恒流源.模塊內裝協處理器及存儲器,各項參數均可通過軟件進行設置, 實現了完全程控.體積小巧,便于攜帶,是進行現場動態信號測試的最佳選擇。 |
|
 |
性能指標： |
- ? 輸入通道：8通道
- ? 輸入量程：±10V
- ? 程控增益：每通道獨立的程控放大器,提供低增益1、2、4、8(CM3508x-L),高增益:1、10、100、1000(CM3508x-H)
- ? 耦合形式：程控選設AC或DC耦合,AC耦合時,高通的低端截止頻率為0.16Hz
- ? 濾波功能：
CM3508A：濾波類型：8階低通Elliptic濾波器,每通道獨立編程截止頻率,截止頻率精度：0.1%
截止頻率范圍從：1.5259Hz到10kHz,有32763種可選
- 1.2倍截止頻率的衰減率高達-58dB,濾波器1/4截止頻率內平坦度可達±0.01dB
CM3508B：濾波類型：5階低通Butterworth濾波器,每通道獨立編程截止頻率,截止頻率精度：0.1%
截止頻率范圍從：1.5259Hz到50kHz,有32763種可選
- 濾波器1/4截止頻率內平坦度可達±0.2dB
- ? 傳感器激勵源：每通道獨立的4mA恒流源,可直接接入ICP?型加速度傳感器;對于電壓、高速應變、壓力、扭矩、配有電荷放大器的加速度傳感器信號等,可程控取消激勵源.
- ? 隨機提供友好的Windows環境下操作控制軟件,通過RS-232口與計算機通訊,
可在試驗過程中隨時進行參數設置與修改, 包括恒流源、增益、截止效率等設置,并可進行參數狀態查詢.
- ? 信號接入:BNC端子
- ? 信號接出:同時提供D型37芯端子和BNC端子兩種輸出方式,可方便配接任何廠家的數據采集產品.
可與 CBook?系列便攜式數據采集器 配合使用,組成理想的現場便攜動態測試系統
- ? 便攜設計：體積小（273mm×216mm×50mm）、重量輕（2kg）
|
訂貨信息： |
型號 |
描述 |
| CM3508A-L |
8通道動態信號調理模塊,8階Elliptic濾波，低增益(1,2,4,8) |
| CM3508A-H |
8通道動態信號調理模塊,8階Elliptic濾波，高增益(1,10,100,1000) |
| CM3508B-L |
8通道動態信號調理模塊,5階Butterworth濾波，低增益(1,2,4,8) |
| CM3508B-H |
8通道動態信號調理模塊,5階Butterworth濾波，高增益(1,10,100,1000) |
| CM3508D |
8通道動態信號調理模塊,5階Butterworth濾波，高增益(1,2,5,10,20,50,100) |
|
