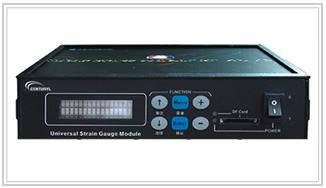

CM3100 靜態應變測試儀 |
|
產品名稱：靜態應變測試儀 |
|
產品描述：CM3100 8通道便攜智能靜態應變測量模塊,具有精度高、智能化、體積小、重量輕、數據存儲量大等特點.CM3100每個模塊上都帶有獨立的微處理器、非易失性存儲器、時鐘、顯示窗及控制鍵,測試人員可脫離計算機進行現場操作、存儲和觀察數據,是理想的便攜式應變測量?jī)x器. |
|
 |
性能指標： |
CM3100
可多臺串聯使用,組成大規模遠程應變測試系統,多機串接可達到256臺,即2048個測試點,距離可以達到1.2公里.系統采用通用、可靠的RS-485串口通訊,只需一根通訊線纜即可將計算機與多個CM3100級聯起來,減少了信號線纜的長度和數量,簡化了傳統應變測試前的繁瑣的準備工作,可節省大量的人力、物力和時間.
- ? 測量通道：8通道/模塊，可擴至256個模塊，即2048通道
- ? 支持多種橋路測量方式：1/4橋、半橋、全橋(4線、6線)
- ? 應變片阻值：120Ω ~ 1kΩ
- ? 應變片應變系數：1.80~2.20
- ? 采樣速率：2次/秒～ 1次/10天
- ? 測量范圍：0~±60000με(1/4橋); 0~±30000με(半橋); 0~±15000με(全橋)
- ? 測量精度：±1.0με(半橋)、±0.5με(全橋)
- ? 非線性度：±0.0015% of FSR(max)
- ? 測量輸出噪聲(典型值)：1/4橋(±0.6με); 半橋(±0.3με); 全橋(±0.2με)
- ? 溫度系數：2.5ppm/℃(typ)
- ? 長時間漂移：半橋:±0.3με/天; 全橋:±0.2με/天
- ? 采集方式：手動觸發采集、定時自動采集;單次采集、連續采集
- ? 數據存儲方式及容量：模塊內置存儲器分別為2M、4M、8M、16M(出廠標準配置為2M字節)
- ? 協議：模塊與計算機是RS-232;模塊與模塊間是RS-485;波特率是9600bps
- ? 工作溫度：0～70℃(普通商業級CM3100C);-20～70℃(工業級CM3100I)
- ? 體積：208mm×172mm×50mm; 重量1.1kg; 堅固可靠的金屬封裝,便于攜帶和現場安裝
- 多種工作方式:
- ? 單系統聯機工作,可與筆記本電腦組成理想的便攜應變測試系統,適于測試工程師帶到工程現場
- ? 系統脫機獨立工作,可脫離計算機獨立進行數據采集、實時顯示和存儲,適用于無人職守、野外測試等不方便攜帶計算機
- 的應用場合
- ? 多系統聯網并行工作：多模塊級聯組成多達2048個通道的應變測試網絡,測試距離可達1.2公里.由主機控制各系統并行
- 工作,并進行實時數據監測,適用于多點、遠程的大型構件應變測試
|
訂貨信息 |
| 型號 |
描述 |
| CM3100 |
8通道靜態應變測試儀 |
|
| |
相關產品 |
| 軟件 |
- ? Windows環境下的采集控制軟件,全部操作程控化：設備搜索、參數設置、采樣控制、自動校正、數據存儲和
回放,只需簡單操作,輸入橋路方式、應變片靈敏度系數,即可實時顯示被測物理量數據,生成和打印測試報告
- ? 多種數據顯示方式：數據表格顯示、多通道數據曲線顯示、直觀的背景圖顯示,顯示屏可直接顯示數據
- ? 可脫機獨立工作：模塊自帶微處理器、大容量存儲器、時鐘、VFD顯示窗和控制鍵,可脫離計算機獨立 完成
數據采集、實時顯示和存儲
|
|
|
|
|
|
