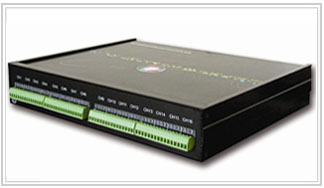

CM4116? 8/16通道熱電阻(RTD)溫度信號調理模塊 |
|
產品名稱：8/16通道熱電阻(RTD)溫度信號調理模塊 |
|
產品描述： CM4116?8/16通道熱電阻溫度信號調理模塊,
主要應用于溫度測試系統的前級信號調理, 可以直接和RTD傳感器連接并對其輸入信號進行放大。傳感器輸入接口采用可插拔接線端子，方便用戶接線。模塊支持鉑電阻3或4線接口，有效提高系統測試精度和傳感器放置距離。模塊支持直通和擴展功能，配合 CBOOK 或 DAQ 系列數據采集器，多臺級聯可以形成多達200通道以上的大型測試系統。
|
|
 |
性能指標： |
- ? 信號輸入：16通道，3線或4線RTD熱電阻溫度信號
- ? 信號輸出：±10V
- ? 傳感器類型：100Ω、500Ω、1000Ω的RTD，測試溫度范圍：-200℃~850℃
- ? 精度：±0.5 ℃
- ? 分辨率：0.3 ℃
- ? 傳感器供電：恒壓源，激勵源功率被限為100mW，在所有使用范圍內的自熱誤差<0.1℃
- ? 支持并行輸出和擴展輸出兩種方式
- ? 支持長線傳輸方式
- ? 供電：12VDC@1A
- ? 信號連接：
-接入:螺絲端子
-接出:D型37芯端子,可配接任何廠家的數據采集產品
- ? 使用環境：0～70°C（工作溫度）、0～85°C（貯存溫度）
- ? 外形尺寸：280mm×215mm×50mm）
- ? 重量:1.3kg
|
訂貨信息： |
| 型號 |
描述 |
CM4116 |
?16通道RTD(熱電阻)溫度信號調理模塊,可擴展 |
|
